JKL17: H-K9L鼓型透镜

产品描述

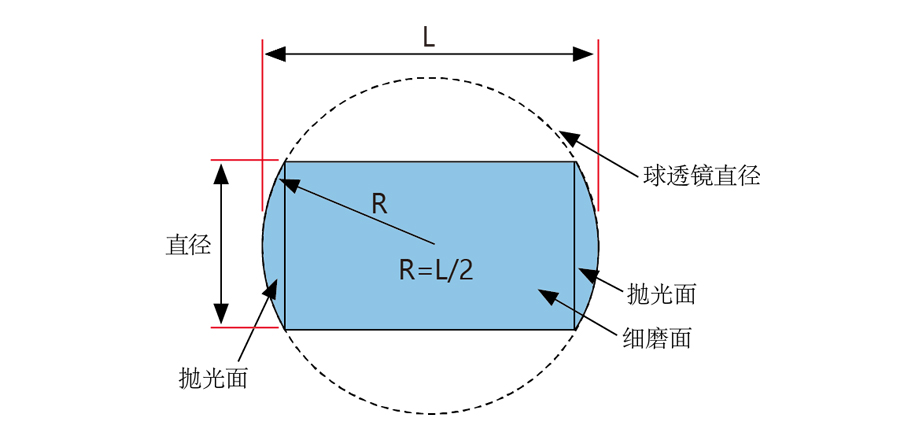

二维图

PDF下载


产品特点

  • 材料:  精退火K9光学玻璃

  • 设计波长:  587.6nm

  • 直径误差:  +0.0/- 0.05mm

  • 中心厚度误差(L):  ±0.005mm

  • 面型不规则:  波长/4 @632.8nm

  • 表面光洁度:  2~3级

  • 镀膜:  无

技术指标





JKL17: H-K9L鼓型透镜

直径Dia.(mm)

中心厚度L(mm)

焦距EFL(mm)

背焦  BFL(mm)

未镀膜产品型号

AR@400-700nm产品型号

AR@650-1050nm产品型号

AR1000-1650nm产品型号

2

2.5

1.83

0.58

JKL17-020-025

JKL17-020-025-VIS

JKL17-020-025-NIR

JKL17-020-025-SWIR

2

3

2.2

0.7

JKL17-020-030

JKL17-020-030-VIS

JKL17-020-030-NIR

JKL17-020-030-SWIR

3

4

2.93

0.93

JKL17-030-040

JKL17-030-040-VIS

JKL17-030-040-NIR

JKL17-030-040-SWIR

4

5

3.67

1.17

JKL17-040-050

JKL17-040-050-VIS

JKL17-040-050-NIR

JKL17-040-050-SWIR

5

8

5.87

1.87

JKL17-050-080

JKL17-050-080-VIS

JKL17-050-080-NIR

JKL17-050-080-SWIR
